FYSISCHE SPECIFICATIE |
||||||
|
Nominale spanning Nominale capaciteit (10 uur) |
12V 100 Ah |
|
||||
|
Dimensie |
Lengte Breedte Containerhoogte Totale hoogte |
331 ± 2 mm (13,03 inch) 172 ± 2 mm (6,77 inch) 216 ± 2 mm (8,50 inch) 222 ± 2 mm (8,74 inch) |
||||
|
Gewicht |
Ongeveer. 31 kg ±3 procent (68,32 lbs) |
|||||
|
Standaardterminal |
B3 (Bout-en-moeraansluiting) Bouttype: M6 |
|||||
|
|

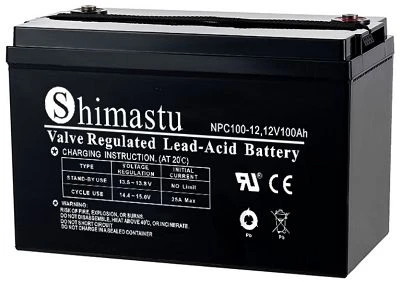

Shimastu NPC-serie Deep Cycle-batterijen zijn deep-cycle-batterijen die zijn ontworpen om regelmatig diep te worden ontladen en het grootste deel van hun capaciteit te gebruiken. Het is de meest voorkomende batterij die wordt gebruikt voor off-grid en hybride energieopslag op zonne-energie, evenals vele andere toepassingen. |
|||||
|
ELEKTRISCHE SPECIFICATIE |
||||||
|
Kenmerken |

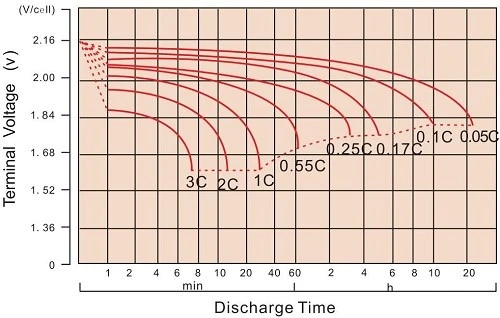

Ontladingscurven @ 25 graden (77 graden F) |
|||||
|
Capaciteit |
10-uurstarief (10A) 5-uurtarief (17A) 3 uurtarief (25A) 1 uurtarief (55A) |
100 Ah 85Ah 75 Ah 55 Ah |
|
|||
|
Capaciteit aangetast op temperatuur |
40 graden (1040F) 25 graden (770F) 0 graad (320F) |
102 procent 100 procent 85 procent |
||||
|
Maximale ontladingsstroom |
1000A (5 seconden) |
|||||
|
Kortsluitstroom |
2150A |
|||||
|
Interne weerstand |
Volledig opgeladen batterij (25 graden, 770F) 6.8mΩ |
|||||
|
Ontworpen leven |
Groter dan of gelijk aan 700 cycli bij 50 procent DOD (25 graden) |
|||||
|
Constante spanning Aanval |
Fiets |
Initiële laadstroom minder dan 25A Spanning 14,1~14,4V bij 25 graden (770F ) Temperatuurcoëfficiënt –30mV/graad |
||||
|
Stand-by |
Geen limiet op initiële laadstroom Spanning 13,5~13,8V bij 25 graden (770F ) Temperatuurcoëfficiënt –20mV/graad |
|||||
|
CONSTANTE STROOMONTLADINGSWAARDE A@25 graden |
|||||||||
|
FV/TIJD |
10 MINUTEN |
15 MINUTEN |
30 MINUTEN |
1 UUR |
3 UUR |
5 UUR |
8 UUR |
10 UUR |
20 UUR |
|
1.60V |
240.4 |
181.0 |
108.1 |
62.0 |
28.3 |
18.9 |
12.7 |
10.6 |
5.51 |
|
1.65V |
218.9 |
173.0 |
103.9 |
59.7 |
27.4 |
18.4 |
12.5 |
10.4 |
5.44 |
|
1.70V |
198.9 |
162.1 |
99.5 |
57.4 |
26.7 |
17.9 |
12.4 |
10.3 |
5.36 |
|
1.75V |
181.7 |
150.8 |
94.7 |
55.0 |
25.8 |
17.5 |
12.2 |
10.1 |
5.30 |
|
1.80V |
165.0 |
139.2 |
90.6 |
53.0 |
25.0 |
17.0 |
12.0 |
10.0 |
5.25 |
|
CONSTANTE VERMOGENSONTLADING WATT PER CEL bij 25 graden |
|||||||||
|
FV/TIJD |
10 MINUTEN |
15 MINUTEN |
30 MINUTEN |
1 UUR |
3 UUR |
5 UUR |
8 UUR |
10 UUR |
20 UUR |
|
1.60V |
397.7 |
316.5 |
196.4 |
116.6 |
54.0 |
36.6 |
25.0 |
20.9 |
10.8 |
|
1.65V |
379.4 |
307.0 |
190.8 |
112.8 |
52.6 |
35.6 |
24.6 |
20.6 |
10.7 |
|
1.70V |
351.0 |
291.8 |
184.4 |
109.1 |
51.3 |
34.8 |
24.2 |
20.3 |
10.6 |
|
1.75V |
326.3 |
275.5 |
177.3 |
105.2 |
50.1 |
34.0 |
23.9 |
20.0 |
10.5 |
|
1.80V |
301.5 |
258.0 |
171.4 |
102.0 |
48.5 |
33.2 |
23.7 |
19.7 |
10.4 |
